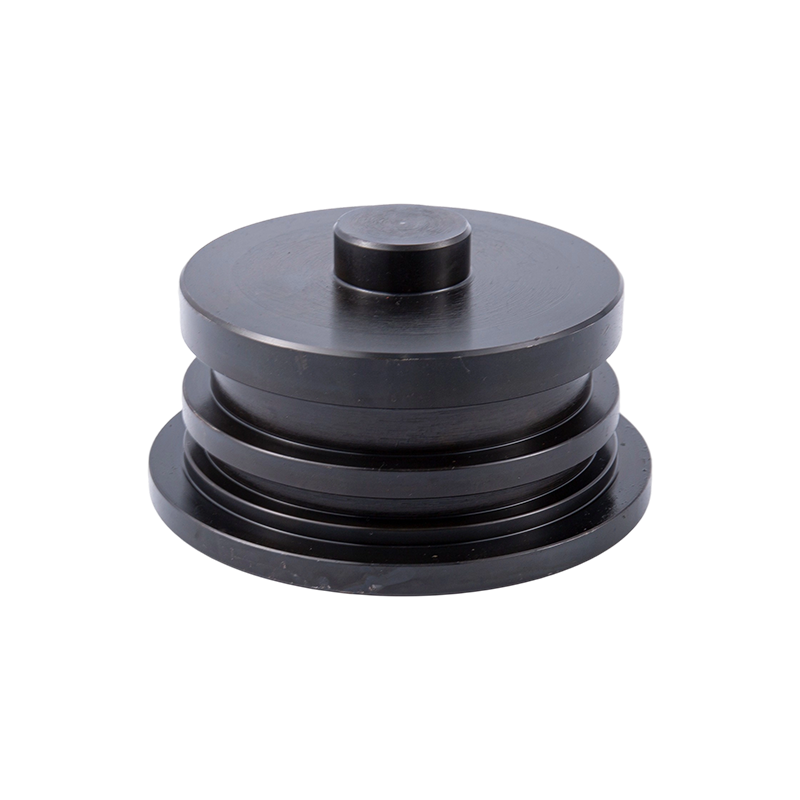

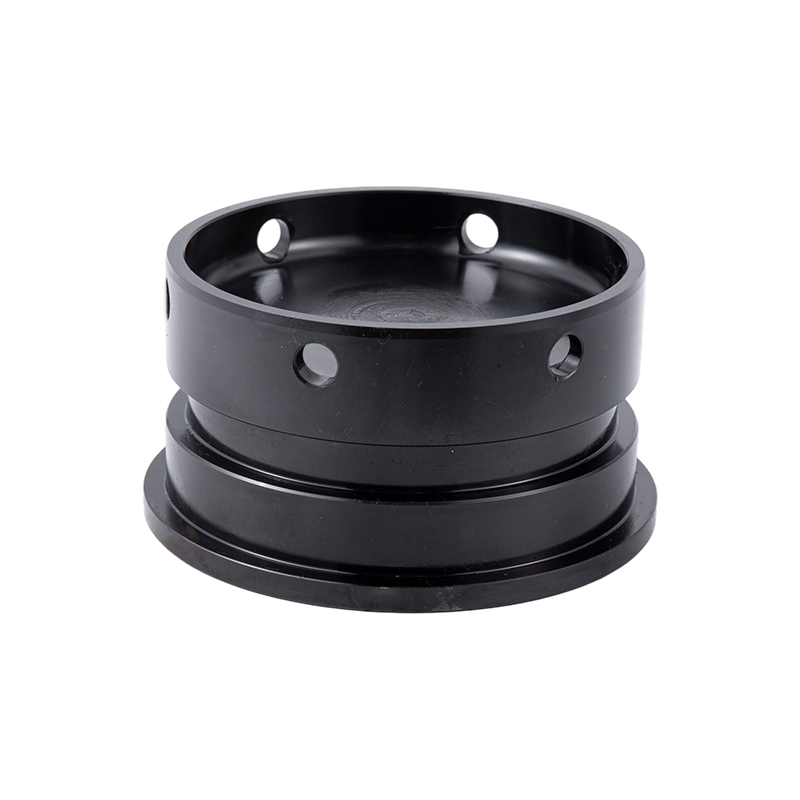

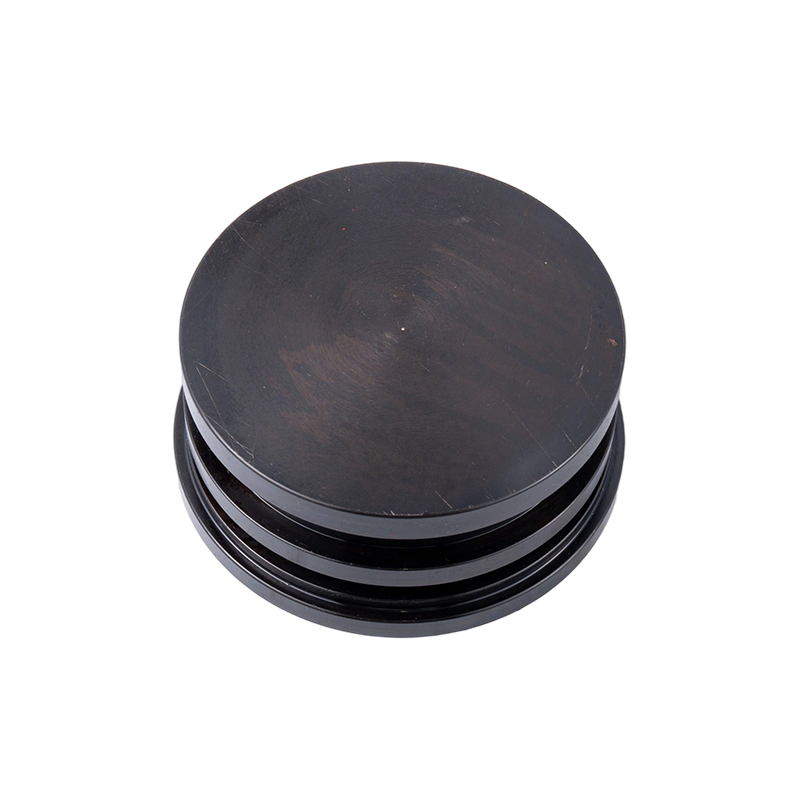

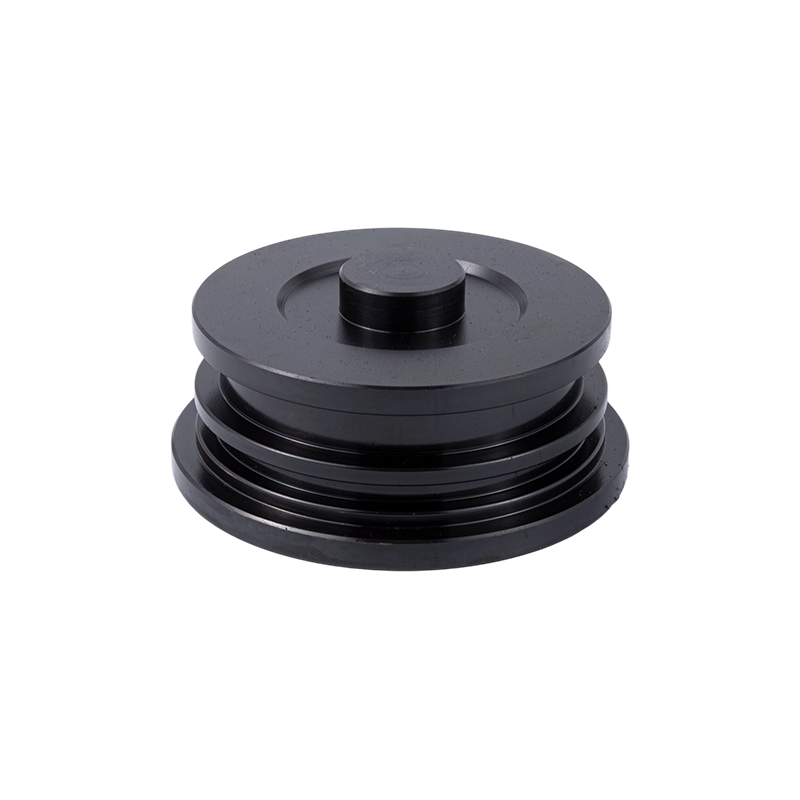

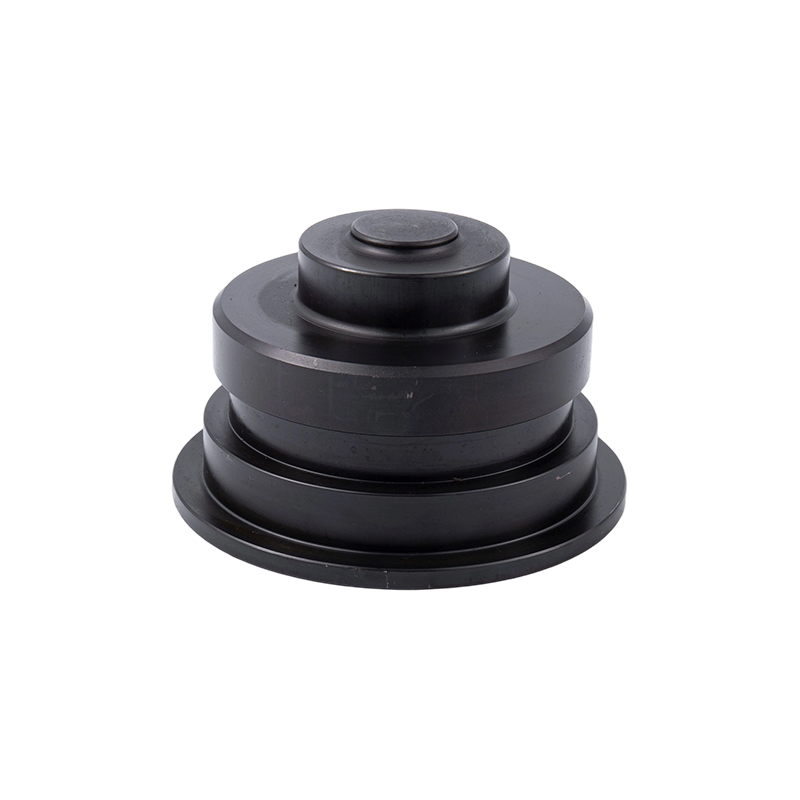

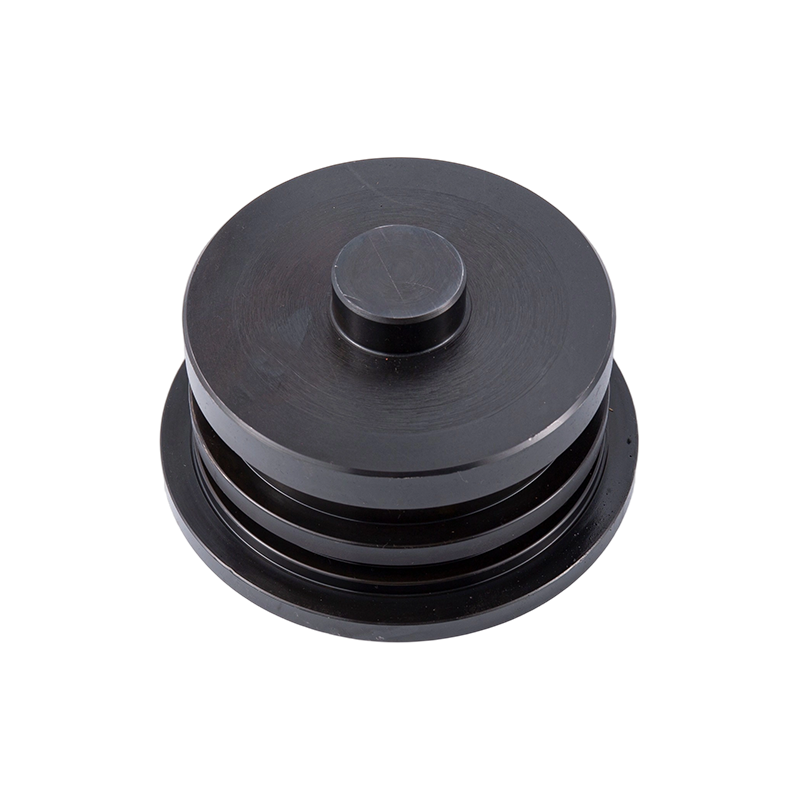

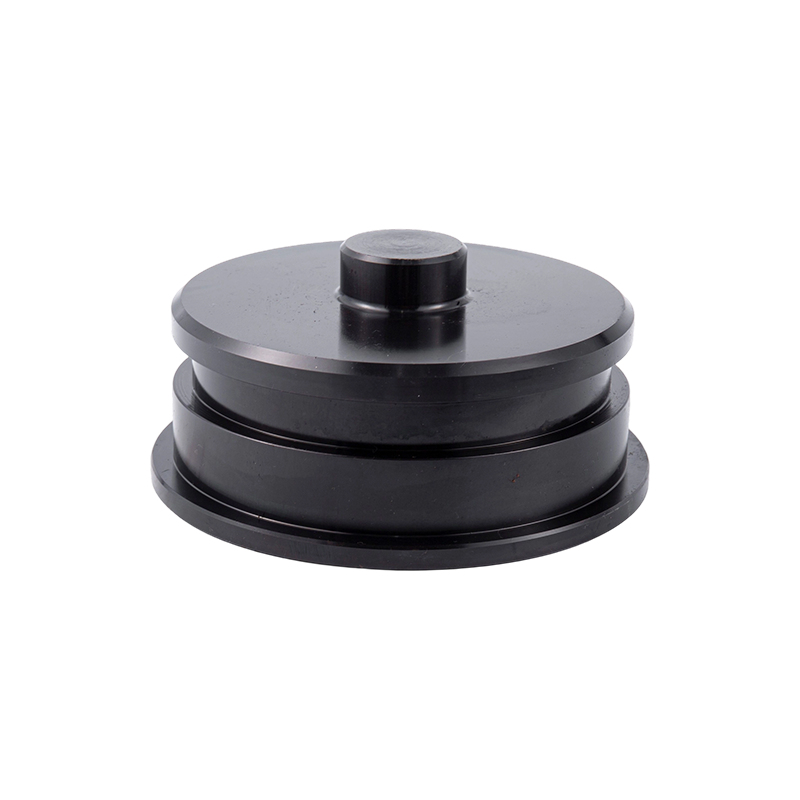

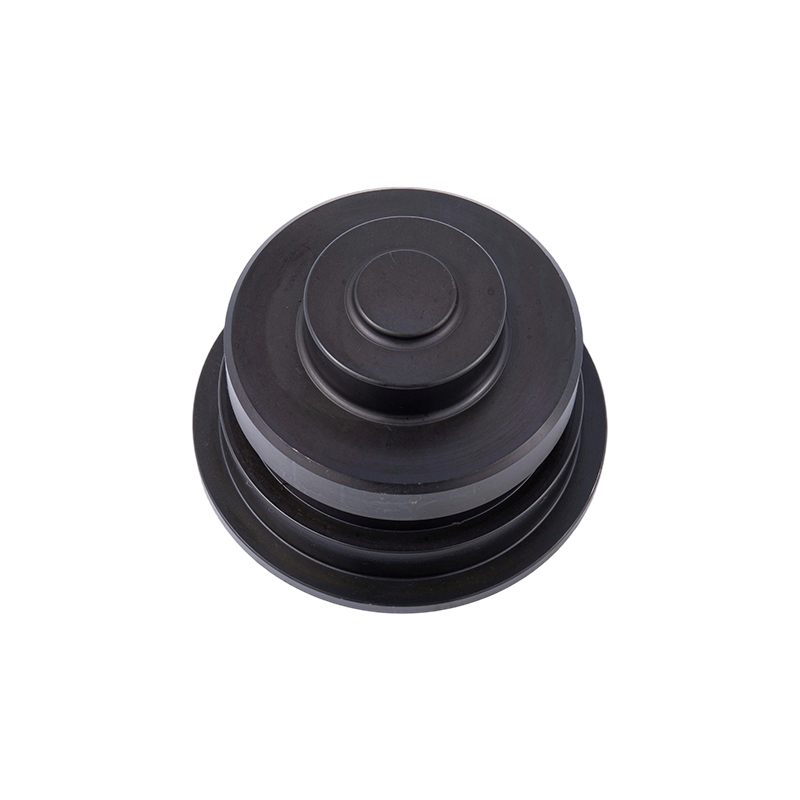

غطاء تفريغ/شفط لمضخة التكسير

يعد غطاء تفريغ/شفط لمضخة التكسير من المكونات الرئيسية لضمان التشغيل الفعال لجسم المضخة. وهي موجودة على جانبي مدخل ومخرج جسم المضخة ، على التوالي ، وتلعب دورا مهما في إحكام غلق المكونات الداخلية وتوجيهها وحمايتها.

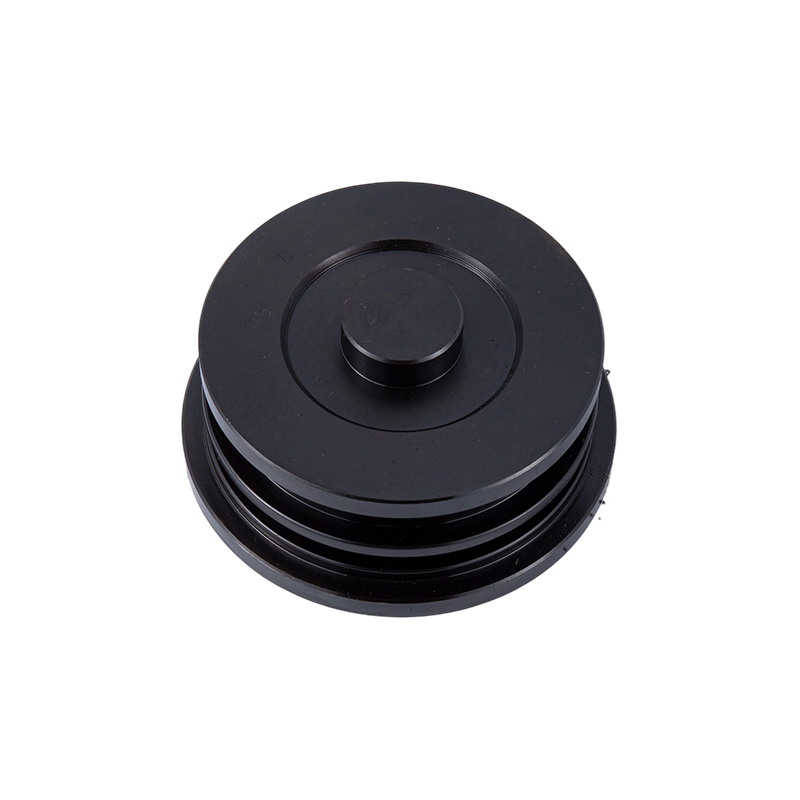

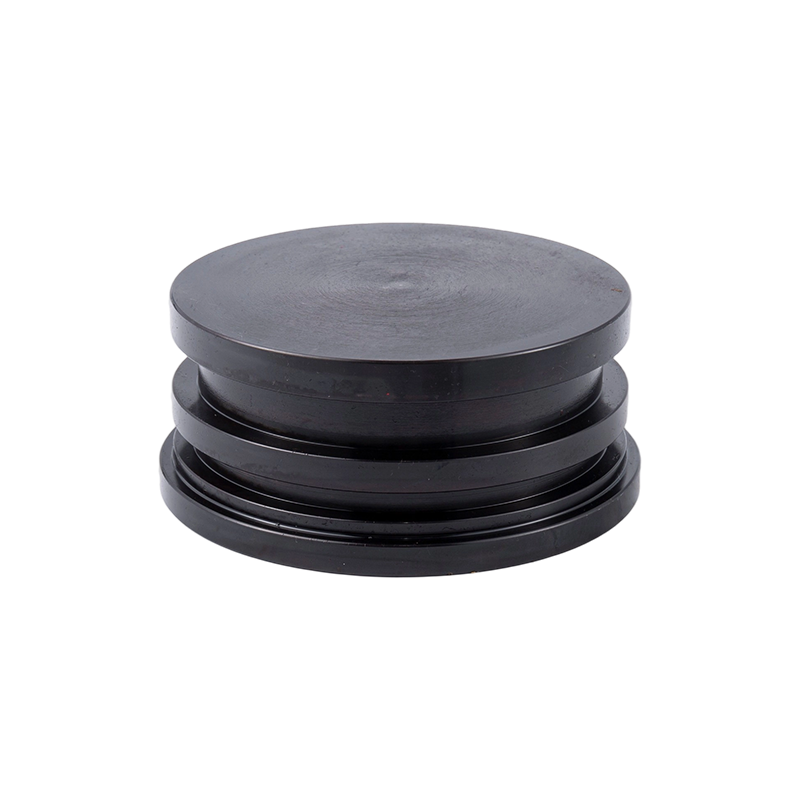

يتم توصيل غطاء تفريغ مضخة Frac بخط أنابيب التفريغ لمضخة التكسير ويتحمل مباشرة تأثير سائل الضغط العالي. يجب أن يلبي تصميمه أداء مقاومة الضغط العالي للغاية. عادة ما يتم تشكيلها من سبائك الصلب عالية القوة ومعالجتها بدقة لضمان تسطيح سطح الختم. يتم استخدامه مع أختام خاصة (مثل الحلقات O أو حلقات الختم المعدنية) لمنع تسرب سائل الضغط العالي. بالإضافة إلى ذلك ، غالبا ما يكون غطاء التفريغ مزودا بهيكل توجيه تدفق لتحسين اتجاه تدفق السائل ، وتقليل الفقد المضطرب ، وتحسين كفاءة التفريغ لجسم المضخة.

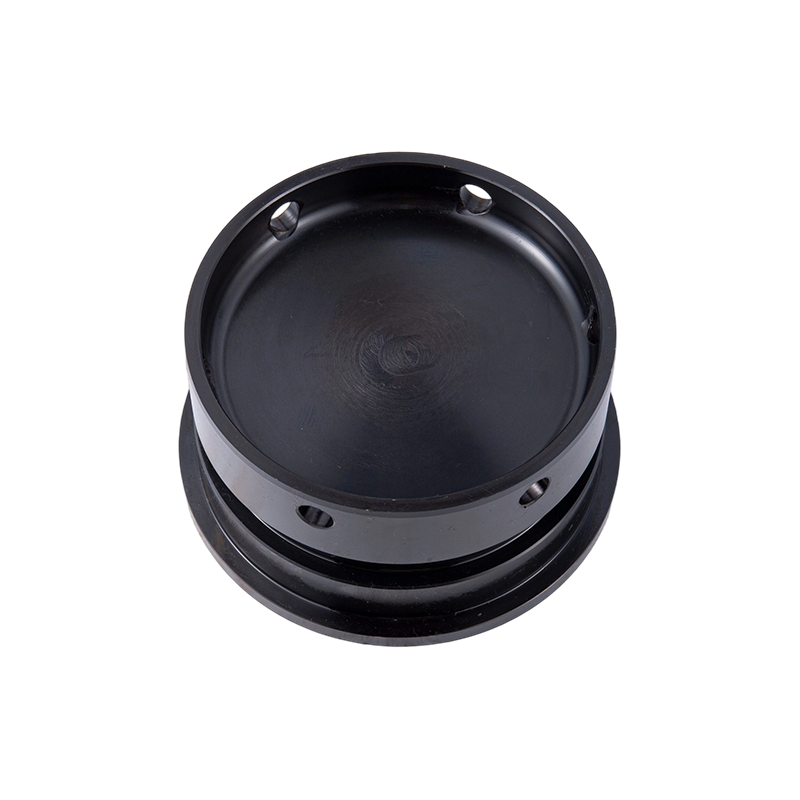

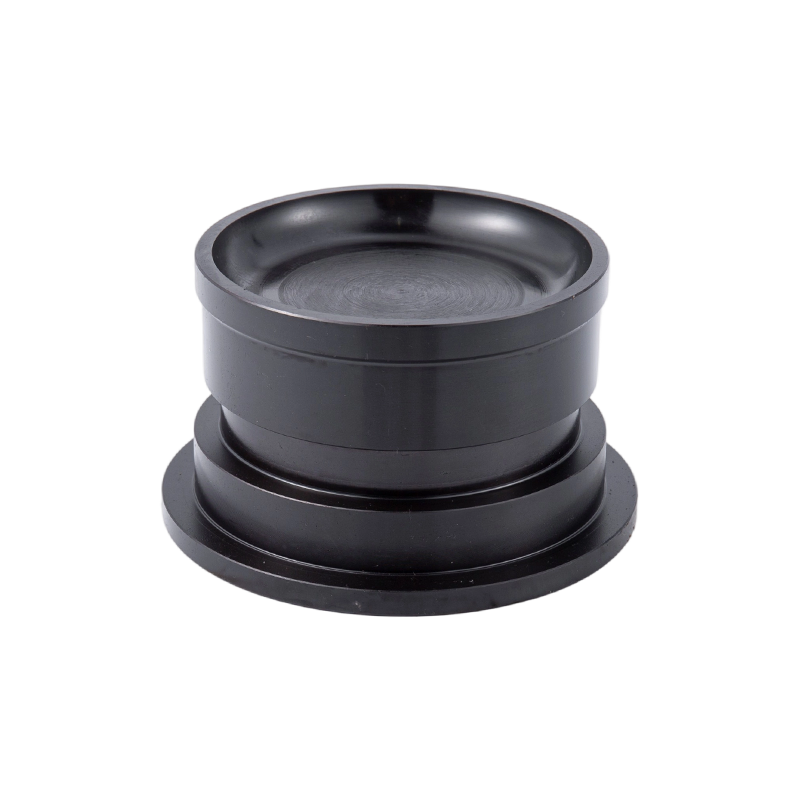

يتم توصيل غطاء شفط لمضخة التكسير بخط أنابيب الشفط ، وتتمثل وظيفته الرئيسية في توجيه سائل الضغط المنخفض لدخول غرفة المضخة بسلاسة. بالمقارنة مع غطاء التفريغ ، يخضع غطاء الشفط لضغط منخفض ، ولكن له متطلبات صارمة بشأن الختم والسيولة. يجب أن يتجنب تصميم قناة التدفق الداخلية المقاومة المحلية المفرطة لمنع التجويف. عادة ما تتبنى هيكلا انسيابيا لتقليل فقد طاقة السوائل. من حيث المواد ، فإن الغطاء النهائي للشفط مصنوع في الغالب من سبيكة مقاومة للتآكل للتكيف مع بيئة سائل التكسير التي تحتوي على الرمل والإضافات الكيميائية وإطالة عمر الخدمة.

كلاهما متصل بشكل صارم بجسم المضخة من خلال البراغي. يجب ضمان المحاذاة الدقيقة أثناء التجميع لتجنب التشوه بسبب القوة غير المتكافئة. أثناء الصيانة ، يعد فحص أداء الختم وتقييم تآكل الغطاء النهائي من النقاط الرئيسية. يمكن أن يؤدي استبدال الأختام القديمة في الوقت المناسب أو إصلاح الأسطح البالية إلى تقليل مخاطر فشل المضخة بشكل فعال وضمان التقدم المستمر والمستقر لعمليات التكسير. ملحقات صندوق الصمامات ، نماذج مختلفة ، مخزنة محليا وقابلة للتبديل
